MODELA MDX-50 オプション／サプライ

MODELA MDX-50 オプション／サプライ

オプション

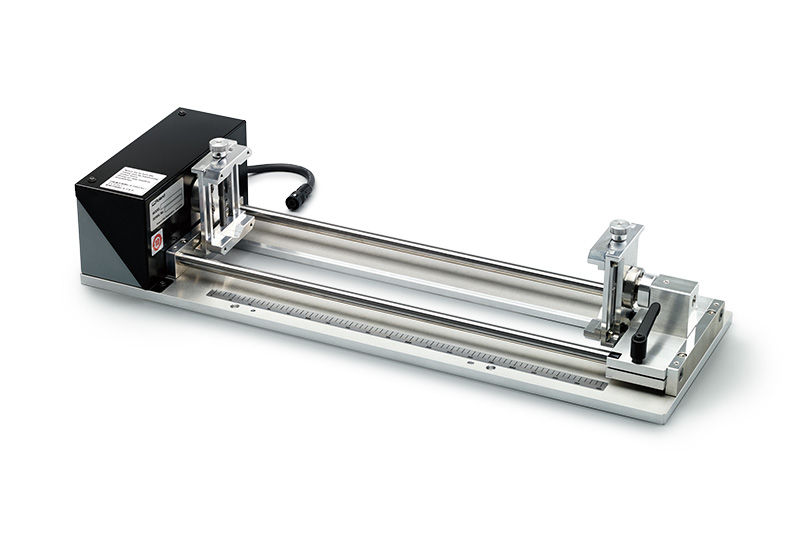

回転軸ユニット
ZCL-50 標準価格336,000円（税込価格 369,600円）

回転軸ユニット（ZCL-50）主な仕様

加工可能な材質	ケミカルウッド、モデリングワックスなどの樹脂（金属は対象外）
動作範囲	回転軸使用時 X、Y、Z：363（機械座標で37～400まで）×305×125mm、 A：±2146680度（約±5963回転）
取り付け可能なワーク	回転中心から半径60×長さ380mmの範囲内に収まるもの
ロータリーセンターバイスで固定できるワークサイズ	厚さ：10～65mm、または直径：20～68mm
動作速度	A：最大15rpm
機械的分解能	0.0225°/Step（ハーフステップ）
外形寸法	578（幅）×190（奥行）×128（高さ）mm
重量	7kg
付属品	検出バー、キャップスクリュー、ユーザーズマニュアルほか

交換オプション

品名	品番	価格	仕様
スピンドルユニット	ZS-50-6	116,000円（税込価格 127,600円）	コレットおよびスピンドルベルト付属
コレット	ZC-50-6	48,000円（税込価格 52,800円）	MDX-50用コレット
ツールホルダー	ZH-3	4,000円（税込価格 4,400円）	シャンク径3mm用ホルダー
	ZH-4		シャンク径4mm用ホルダー
	ZH-6		シャンク径6mm用ホルダー

サプライ

サプライ品のご購入はこちらから

品名	品番	価格	仕様
超硬ボールエンドミル	CPRB2010-16	6,500円（税込価格 7,150円）	R0.5 16ℓ×1.2LC×4d×50L×2枚刃
	CPRB2020-20	6,500円（税込価格 7,150円）	R1.0 20ℓ×1.7LC×4d×55L×2枚刃
	CPRB2030-25	9,000円（税込価格 9,900円）	R1.5 25ℓ×2.5LC×6d×70L×2枚刃
	CPRB2040-30	9,000円（税込価格 9,900円）	R2.0 30ℓ×3.0LC×6d×70L×2枚刃
	CPRB2060-30	10,500円（税込価格 11,500円）	R3.0 30ℓ×6.0LC×6d×80L×2枚刃
超硬スクエアエンドミル	CPR2010-16	5,500円（税込価格 6,050円）	ø1 16ℓ×2.0LC×4d×50L×2枚刃
	CPR2030-26	7,000円（税込価格 7,700円）	ø3 26ℓ×6.0LC×6d×70L×2枚刃
	CPR2040-36	7,500円（税込価格 8,250円）	ø4 36ℓ×8.0LC×6d×70L×2枚刃
	CPR2060-42	8,500円（税込価格 9,350円）	ø6 42ℓ×12.0LC×6d×80L×2枚刃

※単位：mm　R：ボール半径　ø：刃先径　ℓ：有効長　LC：刃長　d：シャンク径　L：全長

品名	品番	価格	仕様
サンモジュールTW	SM-TW-201503	2,600円（税込価格 2,860円）	切削材料 200mm x 150mm x 30mm（1個入り）
	SM-TW-201505	3,500円（税込価格 3,850円）	切削材料 200mm x 150mm x 50mm（1個入り）
	SM-TW-252503	4,500円（税込価格 4,950円）	切削材料 250mm x 250mm x 30mm（1個入り）※捨て板用に使用可能
	SM-TW-252505	6,100円（税込価格 6,710円）	切削材料 250mm x 250mm x 50mm（1個入り）※捨て板用に使用可能
ウレタンフォームアイボリー	UF-N-201505	6,200円（税込価格 6,820円）	切削材料 200mm x 150mm x 50mm（6個入り）
ウレタンフォームアイボリー	UF-N-371105	6,900円（税込価格 7,590円）	切削材料 370mm x 110mm x 50mm（6個入り）※回転軸ユニットに最適
ポリスチレンフォームグレー	PSF-G-201505	4,700円（税込価格 5,170円）	切削材料 200mm x 150mm x 50mm（6個入り）
ポリスチレンフォームグレー	PSF-G-371105	5,500円（税込価格 6,050円）	切削材料 370mm x 110mm x 50mm（6個入り）※回転軸ユニットに最適
ABS アイボリー	ABS-N-201502	1,800円（税込価格 1,980円）	切削材料 200mm x 150mm x 20mm（1個入り）
ABS アイボリー	ABS-N-201503	2,400円（税込価格 2,640円）	切削材料 200mm x 150mm x 30mm（1個入り）

取次品

品名	品番	価格	仕様
スターターキット	MDX-STK	50,000円（税込価格 55,000円）	刃物、材料、両面テープ、捨て板ほか
エンドミル6本セット	SET-EM-6	47,000円（税込価格 51,700円）	スクエア ø6・ø3・ø1、ボール R3・R1.5・R0.5 各1本
φ3.175ツールホルダー	TOOL HOLDER 3.175 ASSY MDX-50	13,000円（税込価格143,000円）	シャンク径3.175mm用ホルダー
バキュームテーブルキット	基板加工用バキュームテーブルキット	150,000円（税込価格165,000円）	テーブル、フットスイッチ、真空ポンプほか
3D-CAMソフトウエア Craft MILL R for 50	Craft MILL R for 50	450,000円（税込価格 495,000円）	対応OS Windows® 10 Pro（64ビット版）、Windows® 8.1 Pro（64ビット版）条件 CPU Intel マルチコアプロセッサメモリ 4GB以上を推奨ハードディスク 2GB以上の空き容量 VIDEO Open-GL対応グラフィックボード(推奨)

※単位：mm R：ボール半径 ø：刃先径
※上記エンドミルのシャンク径は、すべて6mmとなります。
