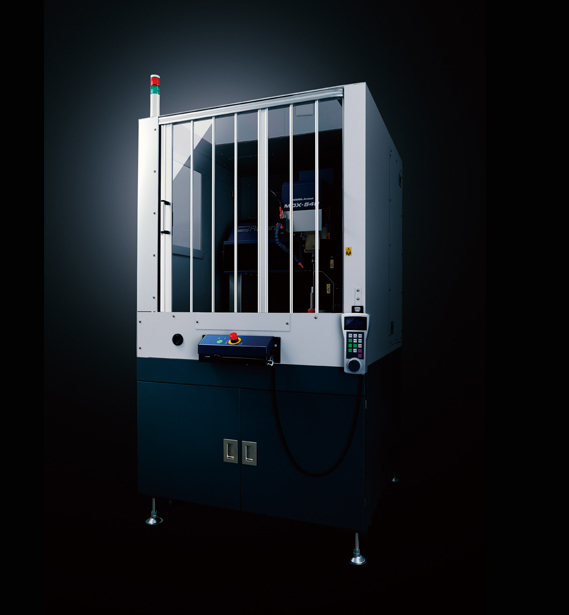

MODELA PROⅡ MDX-540S-AP 仕様

加工可能な材料 樹脂、軽金属
XYZ動作ストローク 400mm(X) × 400mm(Y) × 155mm(Z)
スピンドル先端からテーブルまでの距離 最大 254mm
テーブルサイズ 550mm(X) × 420mm(Y)
注)テーブル上にATCマガジンが設置されるため、X方向の使用可能幅は約400mmとなります。
取り付け可能なワーク重量 加速度0.2G:最大12kg、 加速度0.1G:最大20kg、 加速度0.05G:最大20kg
XYZ軸駆動方式 ACサーボモーター、80W
動作速度 最大7.5m/min
加速度 0.2G、0.1G、0.05G
ソフトウェア分解能 RML-1モード:0.01mm、 NCコードモード:0.001mm
機械的分解能 0.001mm
位置決め精度 ±0.1mm/300mm、無負荷時
繰り返し精度 ±0.02mm、無負荷時
原点再現性(電源 ON/OFF 時) ±0.02mm
スピンドルモーター DCブラシレスモーター、最大400W
スピンドル回転速度 400~12,000rpm、ただし400~3,000rpmは位置決め・芯出し用
ツールチャック コレット式、最大ツール径φ10mm
オートツールチェンジャー 工具収納数:4本、最大ツール長:110mm、最大ツール径:φ10mm、最大ツール重量:350g
制御コマンド RML-1、NCコード
インターフェース USB(Universal Serial Bus Specification Revision 1.1準拠)
電源 電圧および周波数:AC100V±10%、50/60Hz、必要な電源容量:7A
消費電力 約700W
動作音 動作時(未切削時):65dB(A)以下、待機時:45dB(A)以下
外形寸法 / 重量 970mm(幅)×1,070mm(奥行き)×1,943mm(高さ)/420kg
動作温度 / 動作湿度 5~40℃/35~80%(ただし結露のないこと)
付属品 ハンディパネル、電源コード、電源プラグアダプター、ツールセンサー、センサーケーブル、ナット、ナット用スパナ、スパナ、六角レンチ、
Roland Software Package CD-ROM、SRP Player CD-ROM、ユーザーズマニュアル、Roland Software Package ソフトウェアガイド、
SRP Player インストールガイド、NC コードリファレンスマニュアル

SRP Playerのシステム条件

対応OS Windows® 10(32/64ビット版)
Windows® 8.1(32/64ビット版)
Windows® 7 Ultimate/Professional (32/64ビット版)
CPU インテル® Core™2 Duo 2.0GHz
メモリ 2GB以上を推奨
ハードディスク容量 20MB(インストールに必要な容量)

● 導入にはエアー供給装置が別途必要になります。オイルフリータイプ、供給エア圧力:最低0.7MPa、最大1MPa、吐出空気量:50L/min、空気タンク容量:60L以上の仕様を満たすものをご用意ください。

● 年間保守契約、運送、導入設置は別途料金がかかります。

● 印刷物に記載の内容、デザインは改良等により予告なく変更になる場合があります。
