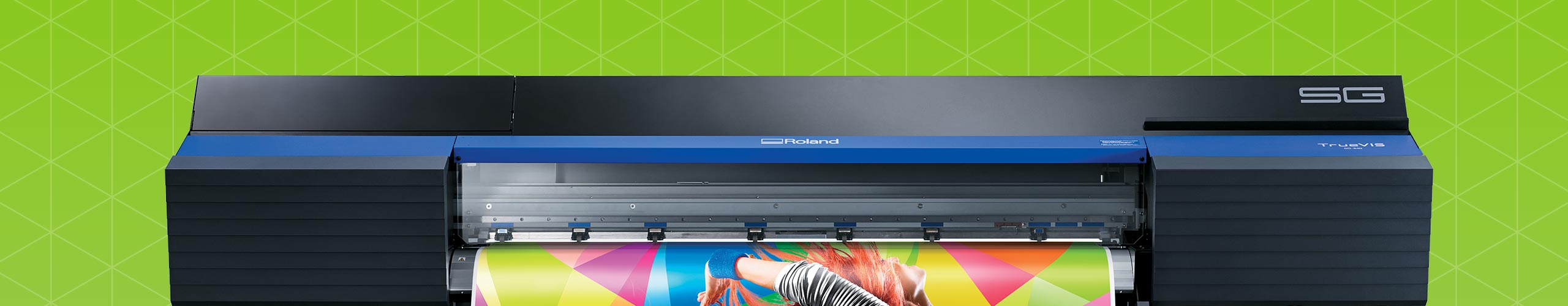

TrueVIS SG シリーズ 仕様

SG-540 SG-300
印刷方式 ピエゾインクジェット方式
メディア 210~1,371mm 182~762mm
厚み 台紙を含め最大1.0mm(印刷時)
台紙を含め最大0.4mmかつ台紙を除き0.22mm(カッティング時)
ロール外径 最大210mm
ロール重量 最大30kg 最大25kg
芯径※1 76.2mm(3インチ)および50.8mm(2インチ)
印刷/カッティング幅※2 最大1,346mm 最大736mm
インク 種類 TrueVIS INK 500cc パウチ
4色(シアン、マゼンタ、イエロー、ブラック)
解像度 最大900dpi
カッティング速度 10~300mm/s
カッター圧※3 30~500gf
カッター 種類 CAMM‐1 シリーズ用カッター
オフセット 0.000~1.500mm
ソフトウェア分解能(カッティング時) 0.025mm/step
距離精度(印刷時)※4※5 移動距離の±0.3%以下または±0.3mm以下のうち大きい値
距離精度(カッティング時)※4 移動距離の±0.4%以下または±0.3mm以下のうち大きい値、距離補正をした場合(〔カッティングメニュー〕-〔キャリブレーション〕を設定した場合):移動距離の±0.2%以下または±0.1mm以下のうち大きい値
反復精度(カッティング時)※4※6 ± 0.1mm以下
印刷とカッティングの位置合わせ精度※4※7 ± 0.5mm以下
メディア再セット時の印刷とカッティングの位置合わせ精度※4※8 メディア移動距離の±0.5%以下または±3mm以下のうち大きい値
メディアヒーティングシステム※9 プリントヒーター 設定温度:30~45℃
ドライヤー 設定温度:30~50℃
インターフェース Ethernet(100BASE-TX/1000BASE-T 自動切替)
省電力機能 自動スリープ機能
電源条件 AC100V-120V
±10%、8.0A、50/60Hz
AC100V-120V
±10%、5.4A、50/60Hz
消費電力 動作時 約1,050W 約710W
スリープモード時 約20W
動作音 動作時 65dB(A)以下
待機時 48dB(A)以下
外形寸法(スタンド取り付け時) 2,685mm(幅) × 745mm(奥行)
× 1,310mm(高さ)
2,070mm(幅) × 745mm(奥行)
× 1,310mm(高さ)
質量(スタンド取り付け時) 178kg 147kg
環境 動作時 温度:20~32℃、湿度:35~80%RH(ただし結露のないこと)
非動作時 温度:5~40℃、湿度:20~80%RH(ただし結露のないこと)
付属品 専用スタンド、電源コード、メディアクランプ、メディアホルダー、メディア切り離し用ナイフ替え刃、カッター、カッターホルダー、ソフトウェアRIP、取扱説明書ほか
  • ※1 本機のメディアホルダーは、紙管内径3インチ専用です。2インチのメディアを使用するには、オプション品のメディアフランジが必要です。
  • ※2 印刷/カッティング長さは、アプリケーションソフトによる制限を受けます。
  • ※3 500gfは瞬間最大カッター圧です。カッター圧は、メディアの厚さ等に応じて調整が必要です。
  • ※4 メディア種類:当社指定メディア。温度:25℃、湿度:50%。ロールメディアを正しくセットする。メディア幅に対して使用できるピンチローラーをすべて使用している場合。サイドマージン:左右とも25mm以上。フロントマージン:35mm以上。メディアの伸縮は除く。プリントヒーターまたはドライヤーを使用する場合は保証対象外です。本機のすべての補正/調整機能を正しい方法で補正/調整済であること。
  • ※5 1m印刷時は差分なし。
  • ※6 〔サキオクリ〕メニューが「ユウコウ」に設定されていること。反復精度保証範囲[54インチモデル]幅610mmを越えるメディアの場合:長さ4,000mm。幅610mm以下のメディアの場合:長さ8,000mm[30インチモデル]長さ3,000 mm。
  • ※7 メディア送り方向の長さが3,000mm以内であること。メディアの斜行、伸縮による影響を除く。
  • ※8 データサイズ:[54インチモデル]メディア送り方向1,000mm、キャリッジ移動方向1,346mm。[30インチモデル]メディア送り方向1,000mm、キャリッジ移動方向736mm。ラミネート加工なし。メディア再セット時にクロップマーク4点を自動検出する。カッティング時、〔サキオクリ〕メニューが「ユウコウ」に設定されていること。メディアの伸縮、メディアの再セットによるずれを除く。
  • ※9 電源投入後、ウォームアップが必要です。環境によって異なりますが、5~20分程度必要です。環境温度やメディアの幅によっては、設定温度に達しないことがあります。

Roland VersaWorks Dual推奨システム条件

オペレーティングシステム Windows® 10(32/64ビット版)
Windows® 8.1(32/64ビット版)
Windows® 7 Ultimate/Professional (32/64ビット版)
CPU インテル® Core™2 Duo 2.0GHz
メモリ 2GB以上を推奨
ビデオカードおよびディスプレイ 1,280×1,024ピクセル以上の表示が可能なものを推奨
ハードディスク 40GB以上の空き容量(ファイルシステムにNTFSを推奨)
ドライブ DVD-ROMドライブ(Roland VersaWorks Dualインストール時に必須)
その他 Roland@NET、VersaWorksオンラインおよびRoland OnSupportを使用するためのインターネット接続環境

※ 本ソフトウェアは32ビットアプリケーションソフトのため、64ビット版WindowsではWOW64(Windows 32-bit On Windows 64-bit)にて動作いたします。
