MODELA PROⅡ MDX-540/MDX-540S 仕様

MDX-540 MDX-540S
加工可能な材料 樹脂、軽金属
XYZ動作ストローク 500mm(X)×400mm(Y)×155mm(Z)
スピンドル先端からテーブルまでの距離 最大254mm
XYテーブルサイズ 550mm(X)×420mm(Y)
取り付け可能なワーク重量 〔加速度0.2G〕最大12kg、〔加速度0.1G〕最大20kg、〔加速度0.05G〕最大20kg
XYZ軸駆動方式 ACサーボモーター、60W ACサーボモーター、80W
動作速度 XYZ軸: 最大7.5m/min.
加速度 0.2G、 0.1G、 0.05G
ソフトウェア分解能 [RML-1を選択した場合] 0.01 mm/step
[NCコードを選択した場合] 0.001 mm/step
機械的分解能 0.001 mm/step
スピンドルモーター DCブラシレスモーター最大 400W
スピンドル回転速度 400~12000rpm、ただし400~3000rpmは位置決め・芯出し用
ツールチャック コレット方式
位置決め精度
(X、Yそれぞれの1軸方向)
±0.1mm/300mm(無負荷条件とする)
繰り返し精度 ±0.05mm(無負荷条件とする) ±0.02mm(無負荷条件とする)
原点再現性
(電源ON/OFF時)
±0.05mm ±0.02mm
XY直角度 ±0.2mm/300mm

インターフェース

USB(Universal Serial Bus Specification Revision 1.1準拠)
バッファサイズ 2Kbyte
制御コマンド RML-1、NCコード
電源 AC100V±10% 50/60Hz 7A
消費電力 約700W
動作音 動作時(未切削時):65db(A)以下、待機時:45db(A)以下、ISO7779による
外形寸法/重量 745mm(W)×955mm(D)×858mm(H)
/102kg
765mm(W)×955mm(D)×858mm(H)
/102kg
梱包寸法/重量 900mm(W)×1100mm(D)×1100mm(H) / 131kg
動作温度/動作湿度 5~40℃/35~80%(ただし結露しないこと)
付属品 ハンディパネル、電源コード、電源アダプター、ツールセンサー、センサーケーブル、ナット、ナット用スパナ、スパナ、六角レンチ、Roland Software Package CD-ROM、SRP Player CD-ROM、ユーザーズマニュアル、Roland Software Packageソフトウェアガイド、SRP Playerインスト-ルガイド、NCコードリファレンスマニュアル、お客様登録カード


※回転軸ユニット「ZCL-540」装着時は、ZCL-540のセット可能な材料の大きさにより制限されます。

ZAT-540[ATC(オートツールチェンジャー)ユニット]仕様
工具収容数 4本
最大ツール長 110mm
最大ツール径 φ10mm
最大ツール重量 350g
ツールホルダ形式 テーパーシャンク:JBS4002 15T 7/24 テーパ、プルスタッド:JBS4002 15P(45°) 特殊
工具選択方式 ダイレクトチェンジ方式、固定番地指定
適応圧縮空気 0.7~1.0MPaかつ50L/min以上
スピンドル回転速度 400~12000rpm、ただし400~3000rpmは位置決め・芯出し用
動作温度/湿度 5~40℃ / 35~80%(ただし結露しないこと)
梱包外寸/重量 480mm(W)×420mm(D)×450mm(H)/ 9.6kg
内容物 コントロールボックス、マガジンユニット、ATCスピンドル、エアシリンダ、ベースプレート、Z原点センサー、スペーサー、エアホース、キャップスクリュー、六角レンチ、結束バンド、ケーブル止め具、ユーザーズマニュアル
  • ※導入にはエアー供給装置が別途必要になります。オイルフリータイプ、供給エア圧力:最低0.7MPa、最大1MPa、吐出空気量:50L/min、空気タンク容量:60L以上の仕様を満たすものをご用意ください。
  • ※ZAT-540を装着すると、X動作ストロークは次の通りとなります。
  • 標準テーブル、回転軸ユニットなし:400mm
  • 標準テーブル、回転軸ユニットあり:270mm/325mm(X動作ストローク拡張時)
  • Tスロットテーブル、回転軸ユニットなし:400mm
  • Tスロットテーブル、回転軸ユニットあり:203mm/258mm(X動作ストローク拡張時)

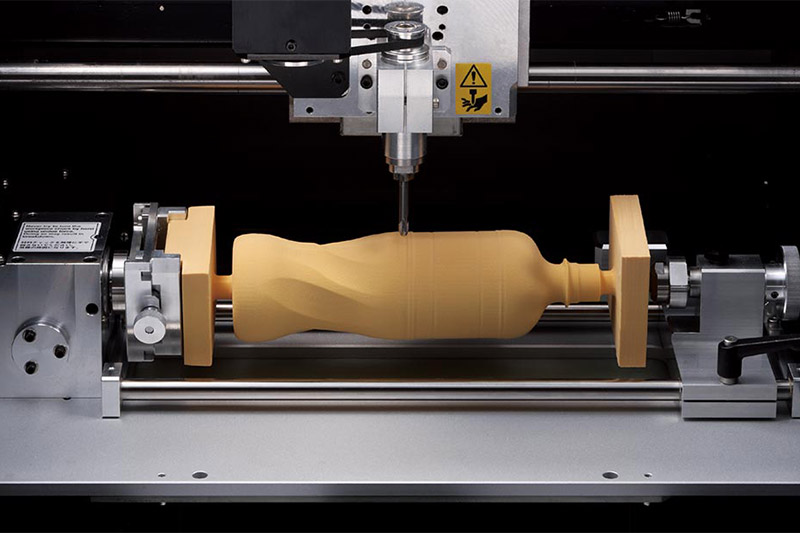

ZCL-540[回転軸ユニット]仕様
対象材料 樹脂(金属は対象外)
取り付け可能な材料の大きさ [標準テーブル使用時の最大範囲]φ180mm×371mm、[Tスロットテーブル使用時の最大範囲]φ180mm×297mm
材料チャックで固定できる材料厚み 15~100mm
材料の最大重量 5kg以下(センタドリル使用時1.5kg以下)
材料の最大慣性モーメント 0.02kgm²
X軸有効ストローク 最大325mm
Z軸有効ストローク 155mm
最大回転角 ±21474836.47°(±59652.3回転)
最大回転速度 20rpm
機械的分解能 0.002°
ソフトウェア分解能 RML-1モード:0.1°、NCコードモード:0.01°
静的精度 回転バックラッシュ:0.05° 偏芯:0.3mm以下
回転中心高さ 標準テーブル上面より110mm
外形寸法/重量 720mm(W)×100mm(D)×195mm(H)/ 6.5kg(駆動ユニット、芯押し台、ベースプレート等の総重量)
梱包外寸/重量 630mm(W)×240mm(D)×370mm(H)/ 9.8kg
制御方式 4軸同時制御
内容物 駆動ユニット、芯押し台、ベースプレート、ライブセンター、センタードリル、Y原点センサー、Z原点センサー、スペーサー、原点検出ピン、キャップスクリュー、Tスロットナット、六角レンチ、結束バンド、ユーザーズマニュアル
  • ※ZCL-540を装着すると、X動作ストロークは次の通りとなります。
  • 標準テーブル、ATCユニットなし:285mm/325mm(X動作ストローク拡張時)
  • 標準テーブル、ATCユニットあり:270mm/325mm(X動作ストローク拡張時)
  • Tスロットテーブル、ATCユニットなし:218mm/258mm(X動作ストローク拡張時)
  • Tスロットテーブル、ATCユニットあり:203mm/258mm(X動作ストローク拡張時)
